Установка на Блейзер 1995г электровентиляторы

[Евгений 110]

Нашел схему http://translate.google.ru/translate?hl=ru&langpair=en%7Cru&u=http://diagrams.hissind.com/%3Ftag%3Dmustang

[KSM (Сергей)]

Этих схем в митчеле и олдате навалом, вот только нигде не описано могут ли включаться оба реле одновременно или нет, в аварийной ситуации могут, т.к. EDF relay control, в случае пропадания массы на синем проводе включает EDF relay, это сделано для того что бы в случае обрыва провода осталась хотя бы первая скорость, включенная постоянно. А вот как правильно коммутировать нигде не написано...

[Евгений 110]

Этих схем в митчеле и олдате навалом, вот только нигде не описано могут ли включаться оба реле одновременно или нет, в аварийной ситуации могут, т.к. EDF relay control, в случае пропадания массы на синем проводе включает EDF relay, это сделано для того что бы в случае обрыва провода осталась хотя бы первая скорость, включенная постоянно. А вот как правильно коммутировать нигде не написано...

Как я понимаю красный провод это первая передача
или на оборот?

[Евгений 110]

Этих схем в митчеле и олдате навалом, вот только нигде не описано могут ли включаться оба реле одновременно или нет, в аварийной ситуации могут, т.к. EDF relay control, в случае пропадания массы на синем проводе включает EDF relay, это сделано для того что бы в случае обрыва провода осталась хотя бы первая скорость, включенная постоянно. А вот как правильно коммутировать нигде не написано...

А что это  EDF relay, EDF relay control?

[Евгений 110]

Я еще нашел вот это
https://sites.google.com/site/sn95mustangs/tech-info/94-95-ccrm

[Евгений 110]

http://www.mustangclub.ru/forum/lofiversion/index.php/t13411.html
Реле стоят в модуле CCRM...
HFC - High speed Fan Control Relay - высокая скорость
LFC - Low speed Fan Control Relay - низкая скорость

[Евгений 110]

Забавно красный свет это первая скорость, а вторая синий.
пойду пробовать, тогда буду ставить еще одну реле, что бы убрать напряжение с первой обмотки.

[Евгений 110]

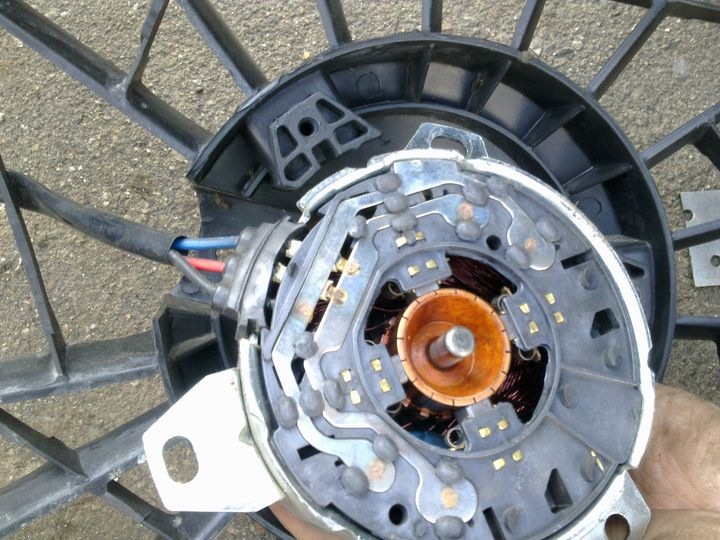

нашел фото вентилятора, а вод что может быть это, выделено желтым

[KSM (Сергей)]

Как я понимаю красный провод это первая передача
или на оборот?

Уже писал, red/org провод первая скорость, org/lt blu провод вторая скорость. Но вижу и сам разобрался...

А что это  EDF relay, EDF relay control?

EDF relay, обычная релюшка, которая включает вентилятор.
EDF relay control, твердотельная релюшка, служащая для изменения полярности управляющего сигнала, смысл в том, что бы в случае обрыва синего провода вентилятор включился и ничего не перегрелось.

нашел фото вентилятора, а вод что может быть это, выделено желтым

Сложно сказать, фото не четкое, фигня какая то.

[Евгений 110]

Как я понимаю красный провод это первая передача
или на оборот?

Уже писал, red/org провод первая скорость, org/lt blu провод вторая скорость. Но вижу и сам разобрался...

А что это  EDF relay, EDF relay control?

EDF relay, обычная релюшка, которая включает вентилятор.
EDF relay control, твердотельная релюшка, служащая для изменения полярности управляющего сигнала, смысл в том, что бы в случае обрыва синего провода вентилятор включился и ничего не перегрелось.

нашел фото вентилятора, а вод что может быть это, выделено желтым

Сложно сказать, фото не четкое, фигня какая то.

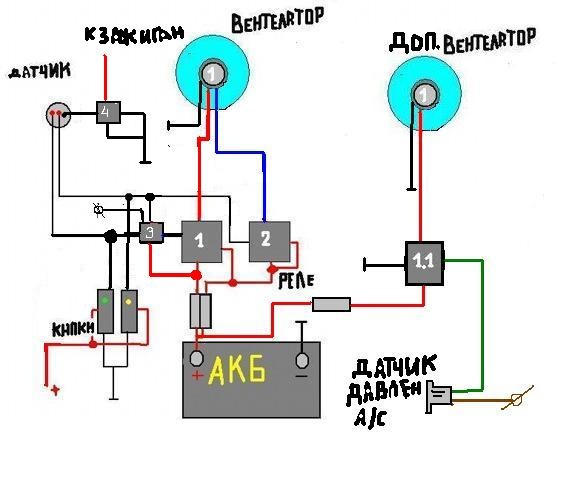

Ну буду  делать вот так

[KSM (Сергей)]

Ну буду  делать вот так

Вроде роботать должно, правда маленькое, НО, если у тебя скорость вращения вентилятора при перекоммутации обмоток не меняется, нахрена тогда вводить две скорости?

[Евгений 110]

Ну буду  делать вот так

Вроде роботать должно, правда маленькое, НО, если у тебя скорость вращения вентилятора при перекоммутации обмоток не меняется, нахрена тогда вводить две скорости?

На первой скорости потребления меньше и как вспомогательно к кондею.
Я вчера прокавырялся до позна, но так и не нашел разднице между 1 и 2 скоростью.
Что бы не париться может сделать так

[KSM (Сергей)]

На первой скорости потребления меньше

Значит отличия между 1й и 2й скоростями все таки есть, на моем тоже на глаз почти не заметно, а скорость ток отличается в 2 раза, да и охлаждение на 1й и 2й можно не сравнивать....
По поводу схем я Х.З., просто на СиТи кто то, где то писал, сейчас искать лень, что одновременно 1 и 2 включать не стоит, якобы скорость вентилятора падает, в сравнении с 2, а потребляемый ток сильно возрастает...

[Евгений 110]

На первой скорости потребления меньше

Значит отличия между 1й и 2й скоростями все таки есть, на моем тоже на глаз почти не заметно, а скорость ток отличается в 2 раза, да и охлаждение на 1й и 2й можно не сравнивать....
По поводу схем я Х.З., просто на СиТи кто то, где то писал, сейчас искать лень, что одновременно 1 и 2 включать не стоит, якобы скорость вентилятора падает, в сравнении с 2, а потребляемый ток сильно возрастает...

я имел виду 1 скорость с резистором.
Там отчетливо ведно что первая передача, в разы медленее крутиться вентилятор, а без него по потоку тоже без резистора вообще не понятно в чем раздница.
у моего опеля тоже понятно какя первая скорость, а какая вторая.




[Евгений 110]

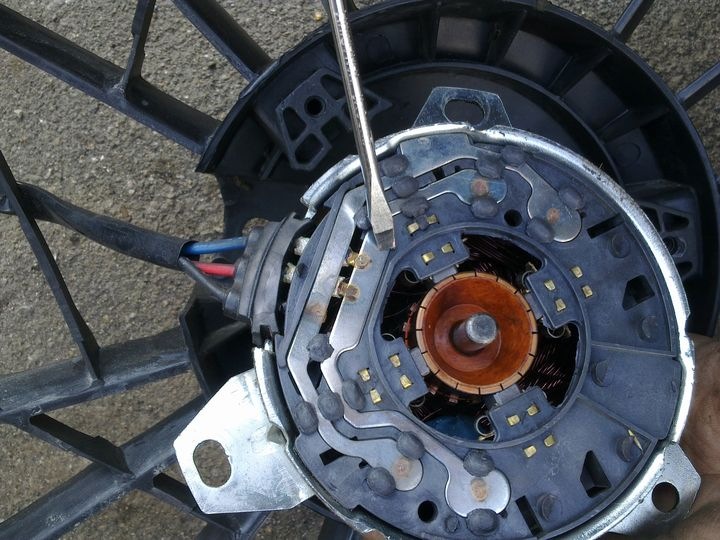

Оказалось, что обмотка одна и плюсовые провода приходят на один контакт.
